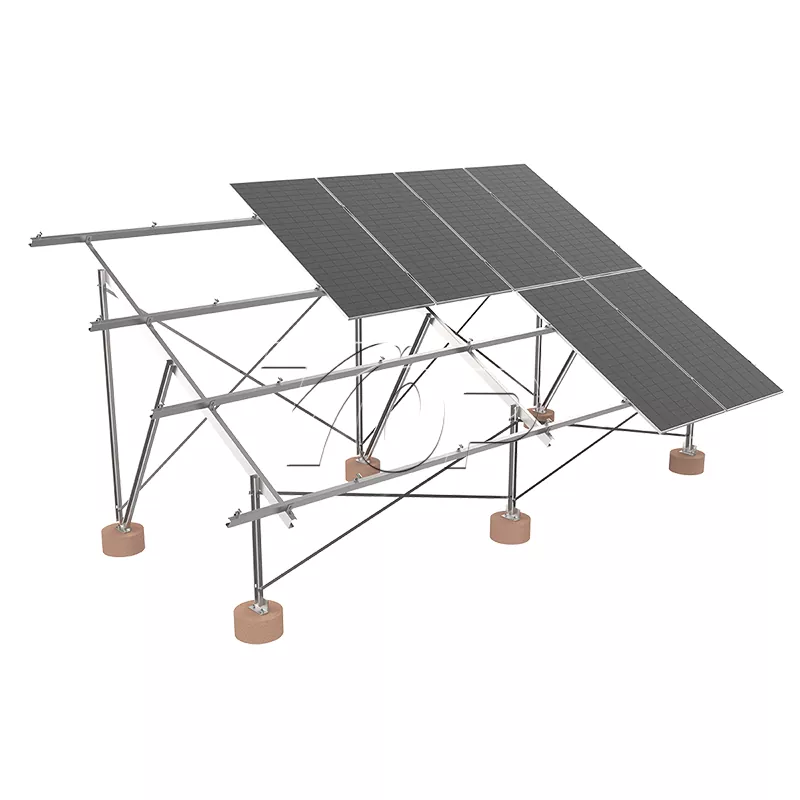

رف جبل لوحة شمسية

يتم استخدام أعلى طاقة مصممة وإنتاج رف التثبيت على شكل لوحة شمسية على شكل C بشكل أساسي كمواد هيكلية رئيسية. لديه نسبة عالية القوة إلى الوزن. يمكن أن يقلل هذا النظام الشمسي Mount Mount من وزن نظام الدعم بأكمله مع ضمان قدرة حمل كافية. أقواسها الأخف أكثر ملاءمة أثناء النقل والتركيب ، مع تقليل متطلبات تحمل الحمل في الأساس.

معلمات المنتج

مادة عالية القوة: يوفر الفولاذ المجلفن الساخن (HDG) أو الألومنيوم المختلط مقاومة تآكل ممتازة وقوة هيكلية مع مدى عمر أكثر من 25 عامًا.

التصميم المعياري: يدعم رف جبل لوحة الطاقة الشمسية التجميع السريع وتعديله ، متوافق مع مجموعة متنوعة من أحجام الألواح الشمسية.

مقاومة الرياح: من خلال التصميم الهيكلي للربح الشمسي على رف شمسي محسّن ، يمكن أن تقاوم سرعة الرياح فوق 60 م/ث ، مناسبة لمناطق ضغط الرياح العاتية.

زاوية التثبيت المرنة: دعم زاوية الإمالة الثابتة (15 درجة -60 درجة) أو ضبط الزاوية الموسمية لزيادة كفاءة توليد الطاقة.

حماية البيئة وانخفاض الصيانة: لا حاجة إلى الأساس الخرساني ، وتقليل تلوث البناء ، وتكاليف الصيانة المنخفضة.

وضع التثبيت

1 التحضير للتثبيت

فحص الموقع: تحقق من تسطيح الأرض ونوع التربة (يوصى بمسامير المرساة أو الأسس الخرسانية).

قائمة الأدوات: الحفر الكهربائية ، مفتاح الربط ، المستوى ، آلة تثبيت المسمار المرساة (اختياري).

2 إجراء التثبيت

تثبيت الأساس:

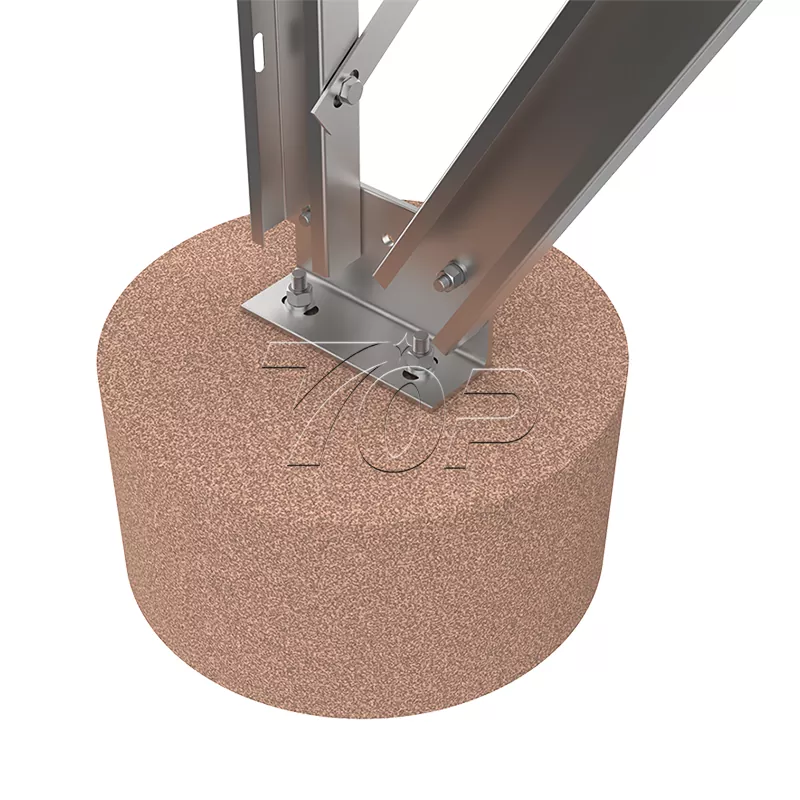

إذا تم استخدام قواعد ملموسة: صب أرصفة الخرسانة بعمق لا يقل عن 80 سم وإدراج مسامير قاعدة الدعم.

إذا كنت تستخدم مسامير المرساة (الموصى بها): قم بربو البراغي في الأرض إلى عمق التصميم (عادة 1.2-2 م).

جمعية الدعم:

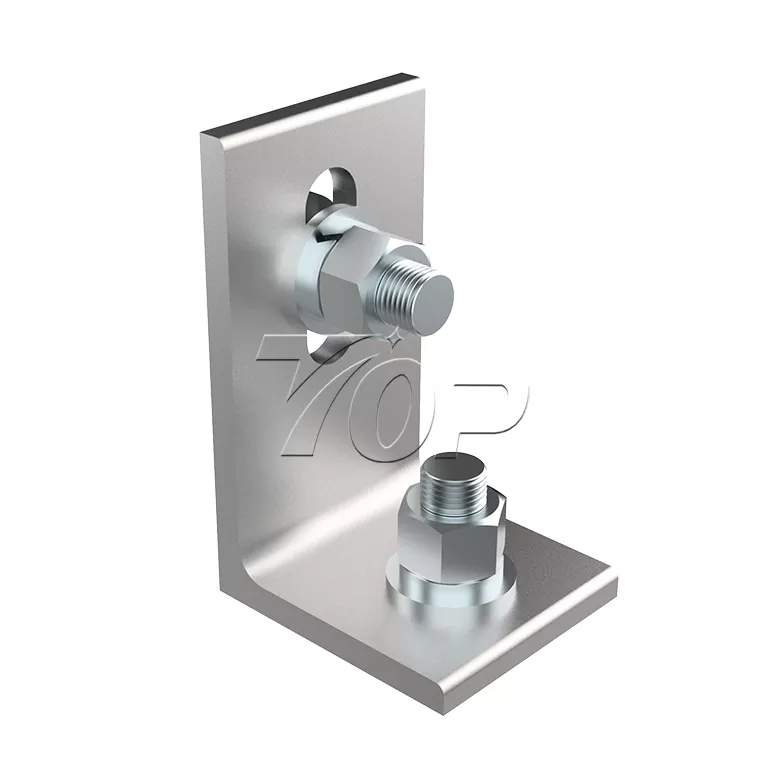

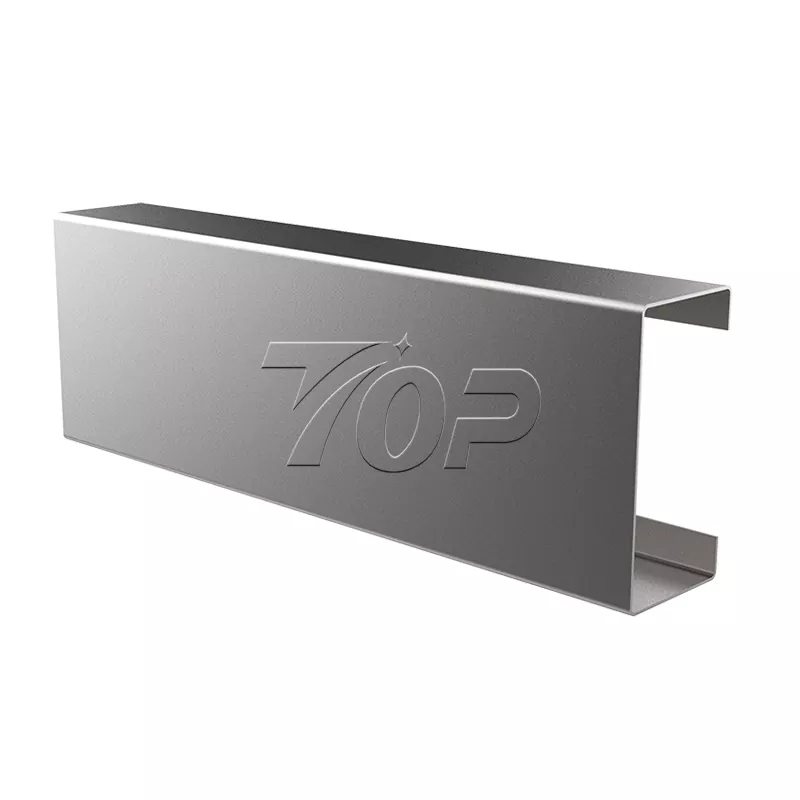

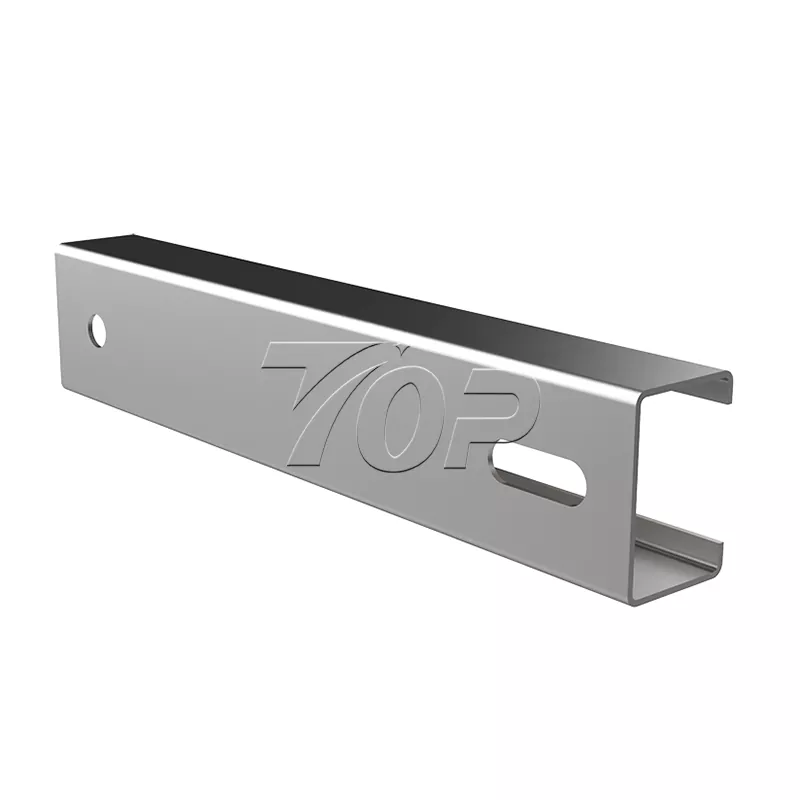

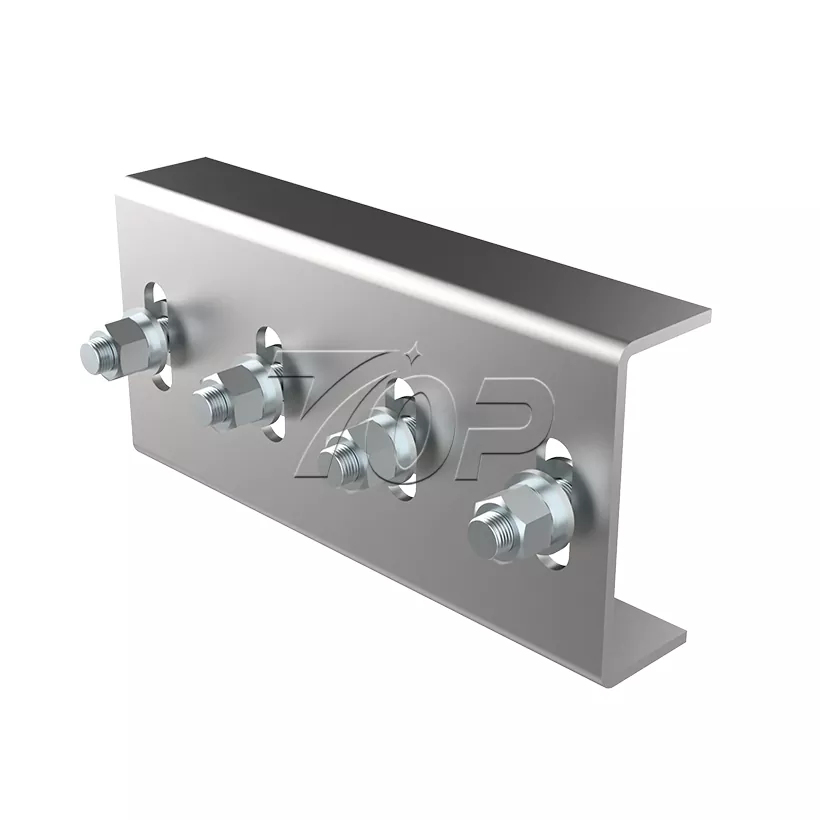

إصلاح العمود الصلب على شكل C رأسياً على الأساس وقم بتشديده بالمسامير.

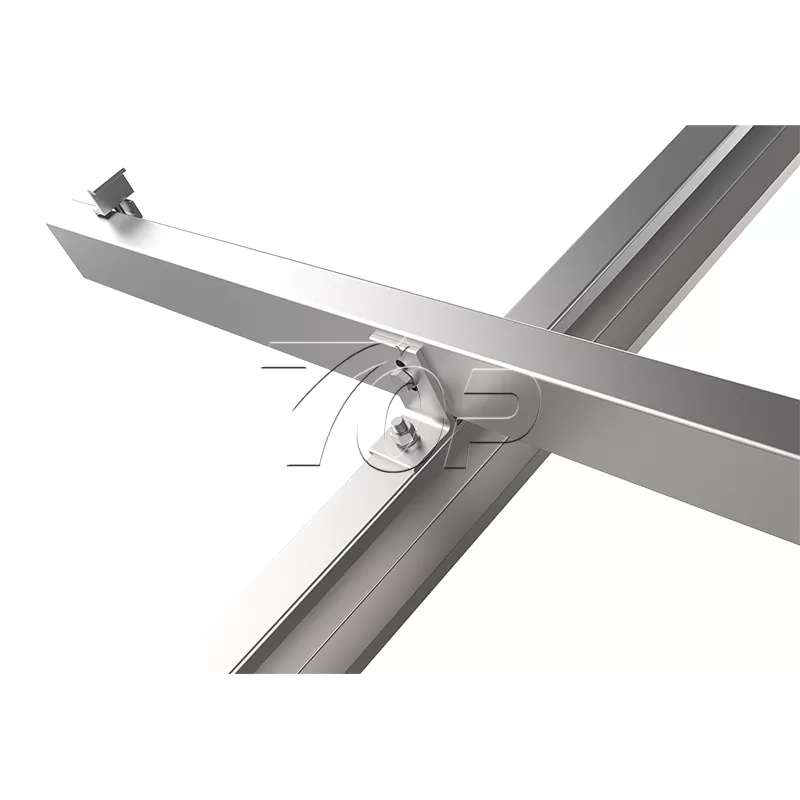

تثبيت عوارض الدعم المستعرض والأقواس القطرية للتأكد من أن هيكل حامل تركيب لوحة الطاقة الشمسية هو مستوى (معايرة باستخدام مستوى).

تثبيت الألواح الشمسية:

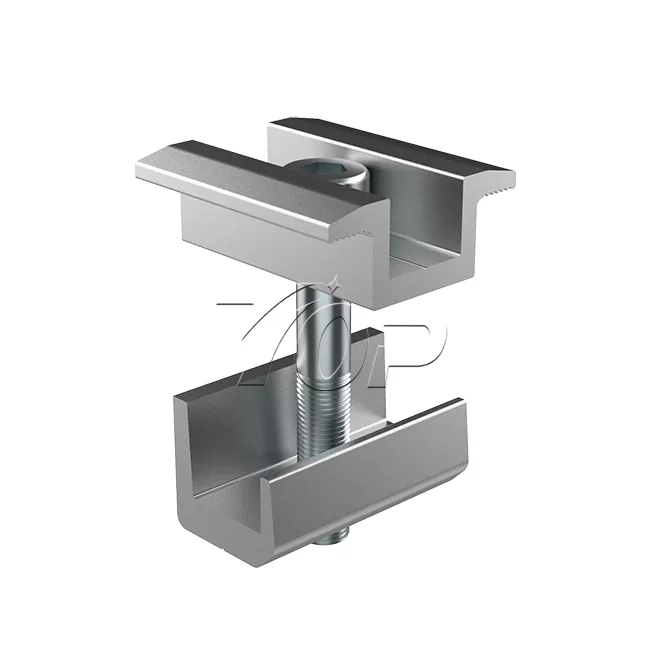

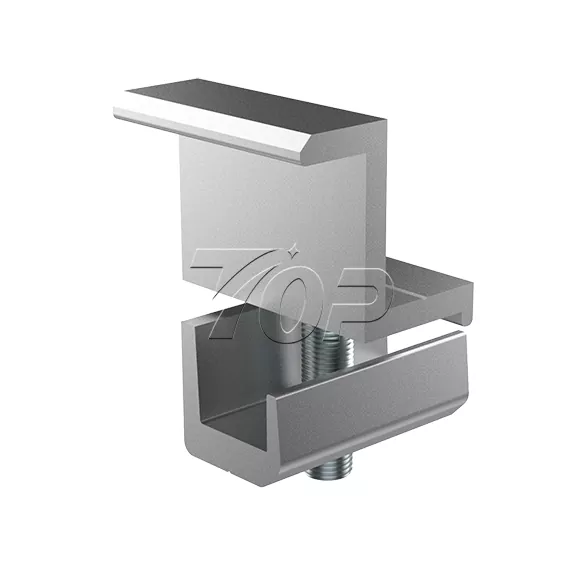

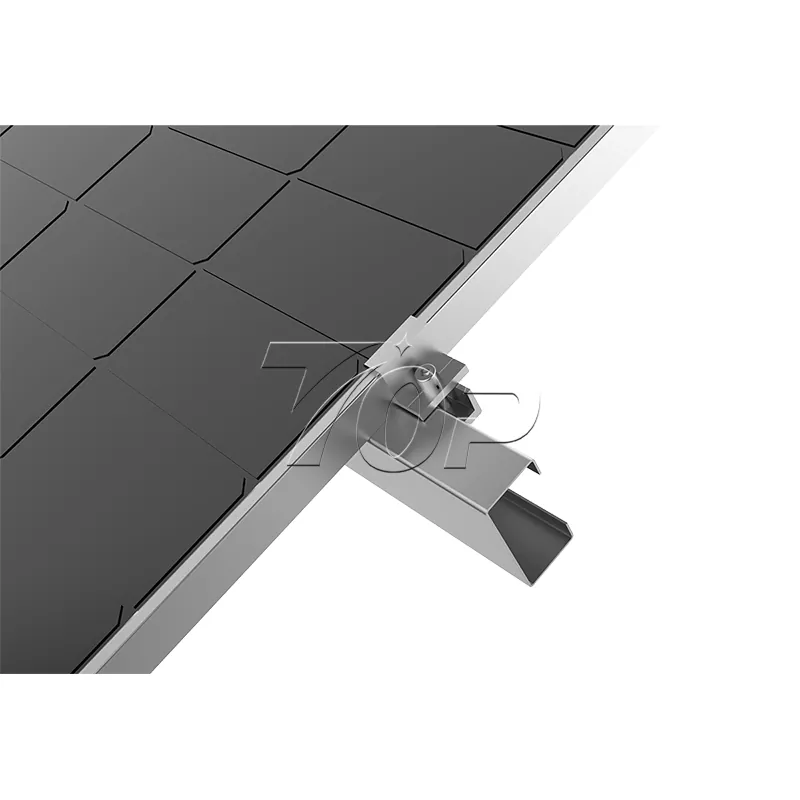

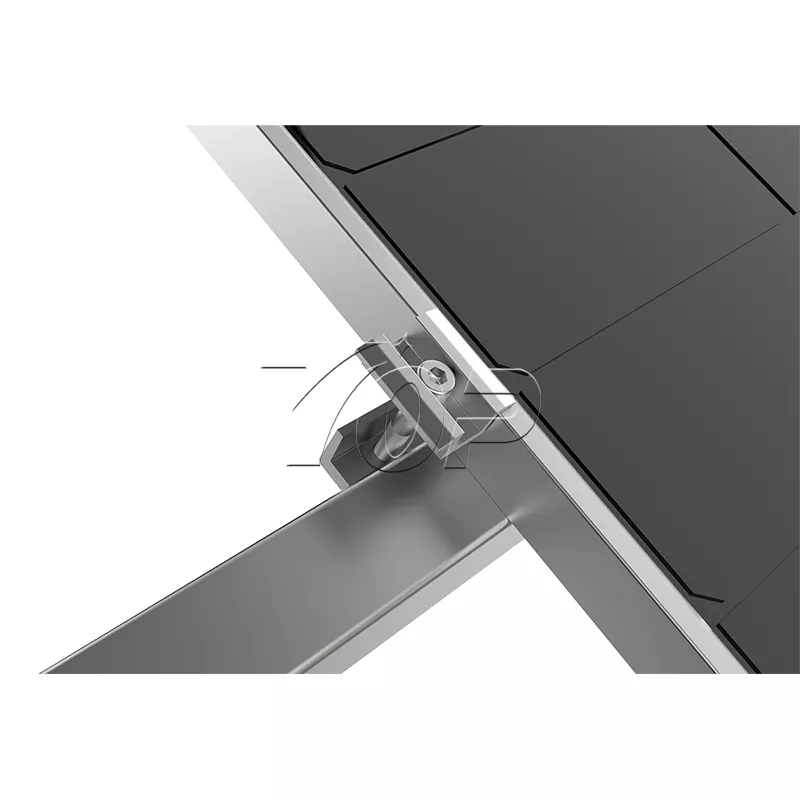

يتم وضع الألواح الأرضية الشمسية على الشعاع وتثبيتها مع لاعبي سبائك الألومنيوم لضمان تباعد موحد (التباعد الموصى به ≥10 سم لتبديد الحرارة).

التأريض والتفتيش:

قم بتوصيل الكابل الأرضي بنظام الدعم ومقاومة الاختبار (≤5Ω).

التفتيش الكامل لضيق الترباس والاستقرار الهيكلي.

عرض المنتج

تطبيق المنتج
